簡単組み立ての流れ

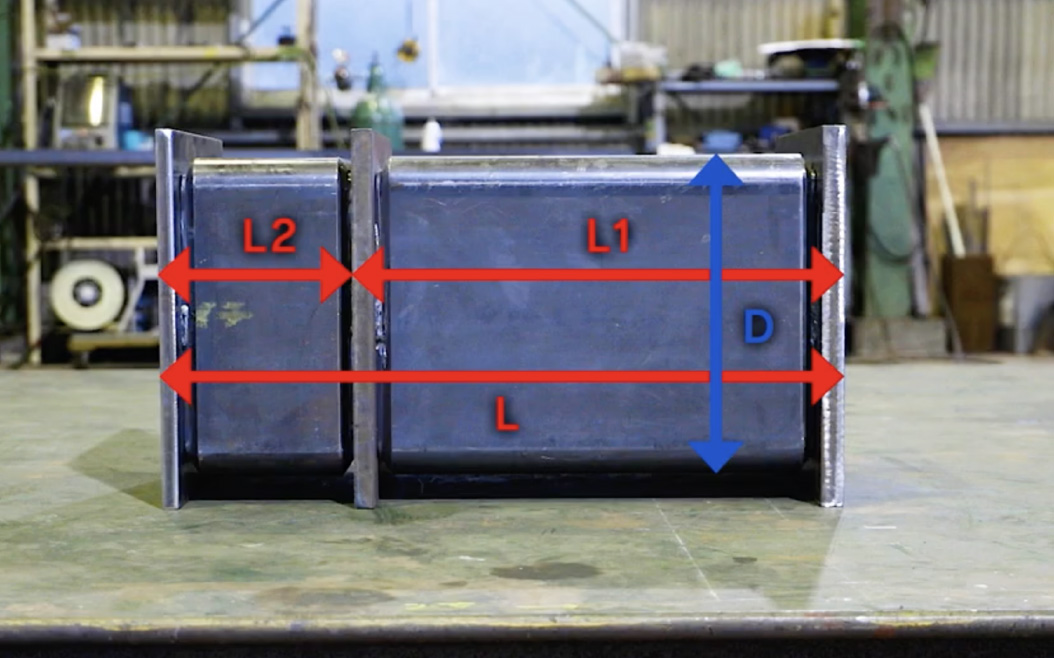

• 寸法計測

  加工図より、コラム径Dとコアの長さ
  （L,L1,L2）を算出しておきます。

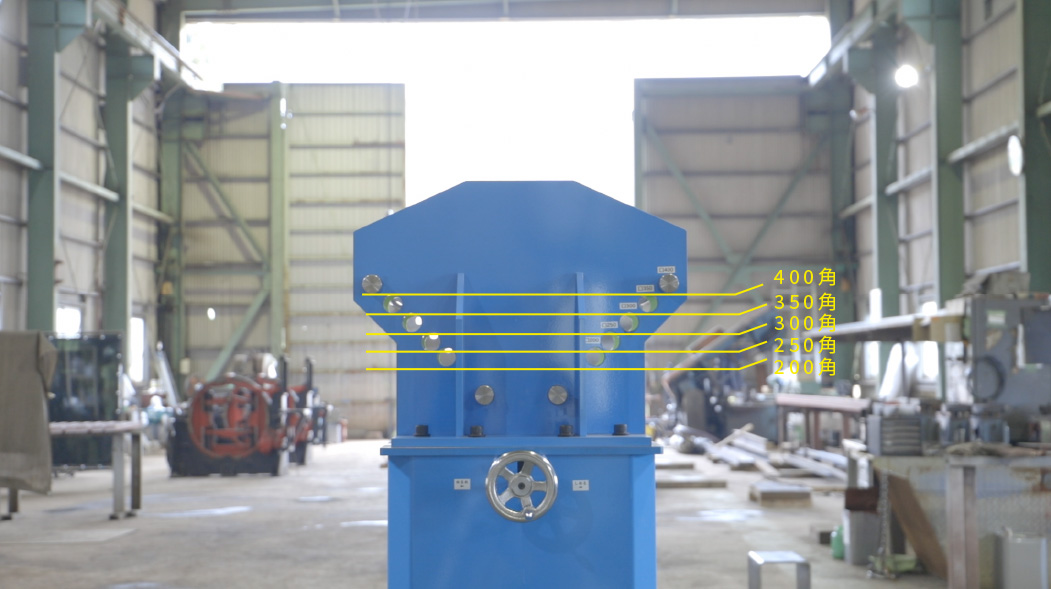

• シャフト軸を移動

  コラム径寸法に合わせ、シャフト軸を
  適切なシャフト軸孔に移動させ位置を
  調整します。

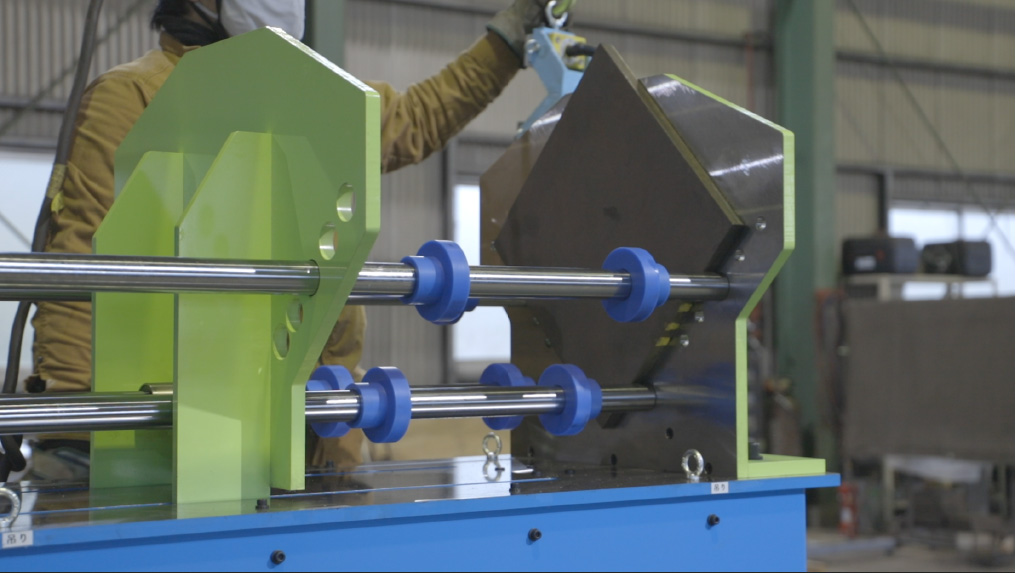

• 可動部を移動

  ハンドル操作で、可動部と基準部の距離を
  L1+50mmくらいの位置に合わせます。



• ダイアフラム（1）をセット

  基準面に沿ってダイアフラム１をシャフト軸上に
  セットします。

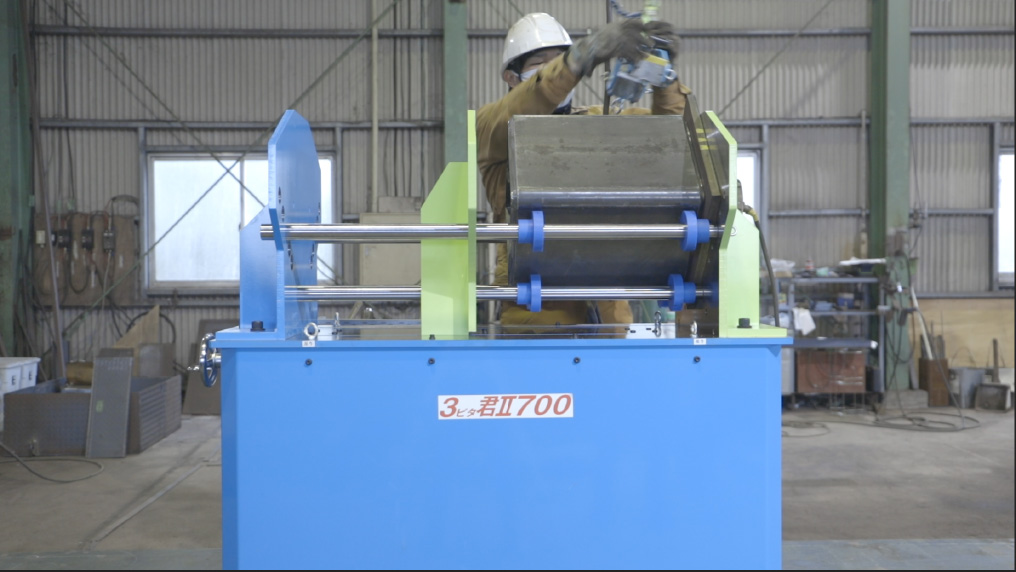

• コラム（L1）をセット

  コラム（L1）を受けブロックの上にセットし、
  軽くピッチングして馴染ませます。

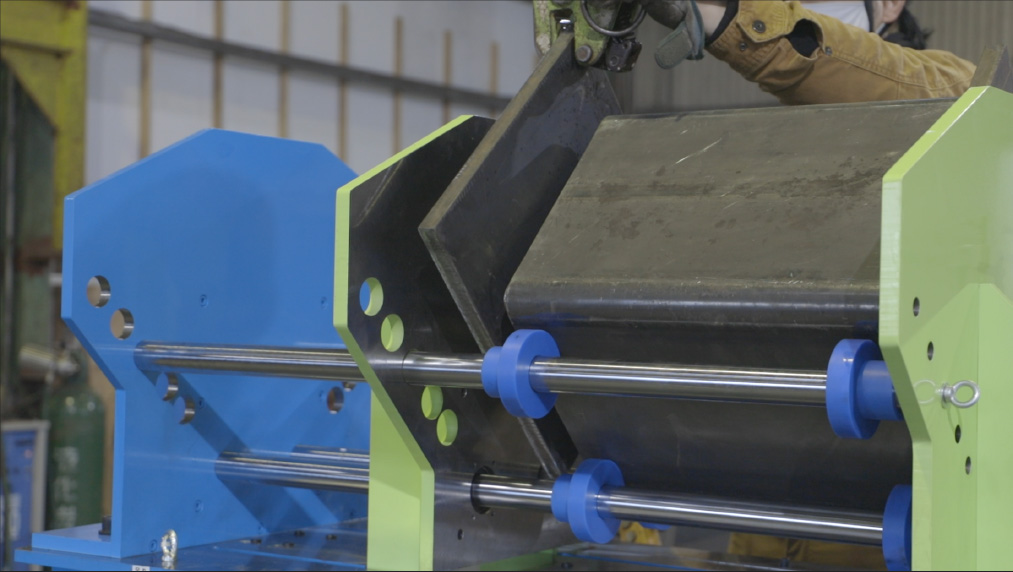

• ダイアフラム（２）をセット

  ダイアフラム２を可動側に置きます。

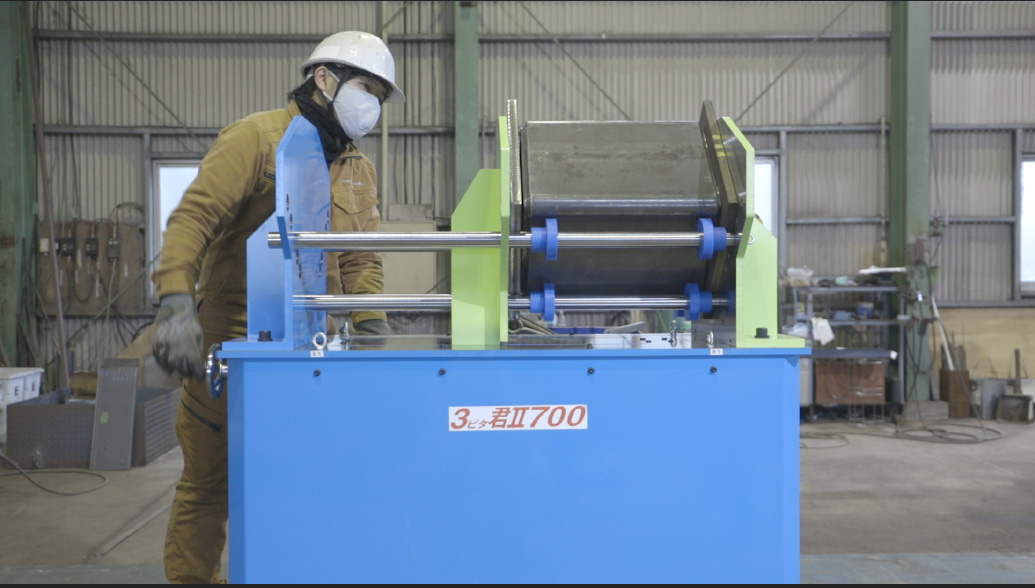

• ダイアフラムとコラムを固定

  ハンドル操作を行い可動部を移動させ、
  ダイアフラムとコラムを密着＆固定させます。

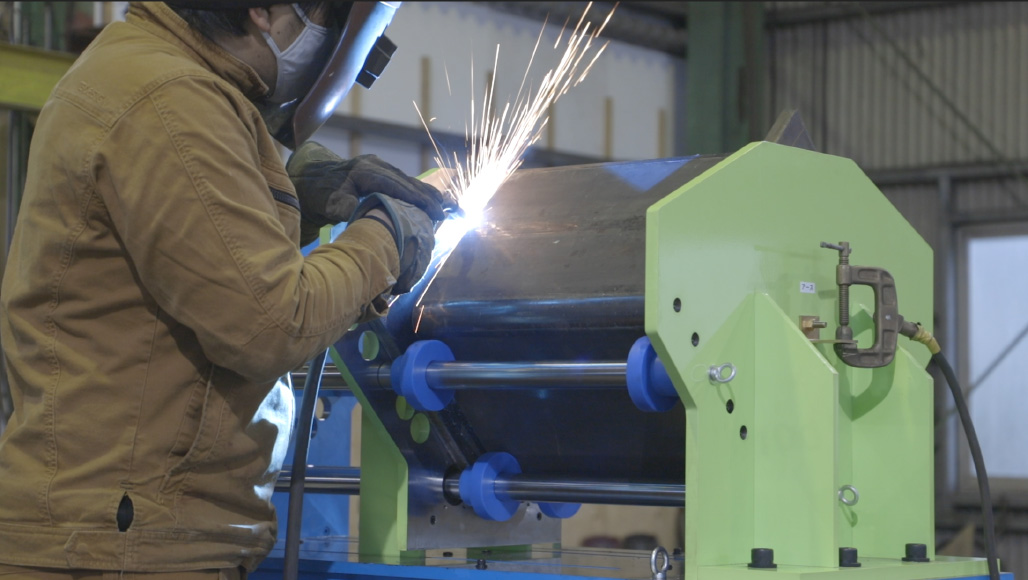

• 仮付け

  全長確認後、仮付けを行います。



１段コアの完成です。

• 2段コアの制作

  １段コアを制作するのと同様の手順で
  可動部を移動させ、ダイアフラムとコラムを
  固定し仮付けを行います。


•

２段コアの完成です。

円形鋼管コアについても基本的に
同様の作業をすることで組立が可能です。
